一. 前言

在卷烟生产过程中,如橡胶, 塑料等杂质可能从制丝线到卷烟机生产线中间的若干环节进入到最终的烟支中,非正常烟丝的异物一旦进入到成品烟支中,进而进入到消费者的手中,将造成严重的质量事故。如果能将混入烟支中的异物检测出来,并将含有异物的烟支剔除,将保证并提高出厂的烟支品质。

     我们在现有微波检测探头基础上,进行软、硬件的升级,在保证微波检测探头原有烟支密度和水分含量检测功能不变的基础上,可以增加卷接机组烟支内橡胶、塑料等各种异物在线检测功能。通过在接咀机上增加废烟剔除机构,可以实现含有橡胶、塑料等各种异物烟支的剔除功能。

二. 微波检测烟支异物原理说明

    各种物质在经过微波谐振腔时,微波检测信号点都不一样,通过对正常烟丝的微波信号和各种异物微波信号不一致的分析对比,我们就可以实现卷烟机烟支内橡胶、塑料等各种异物在线检测功能。

我们通过人为在卷烟机开机过程中将各种异物加入到烟条中进行了微波检测探头对烟条中所含各种异物微波测试信号点的试验工作, 试验结果如下:

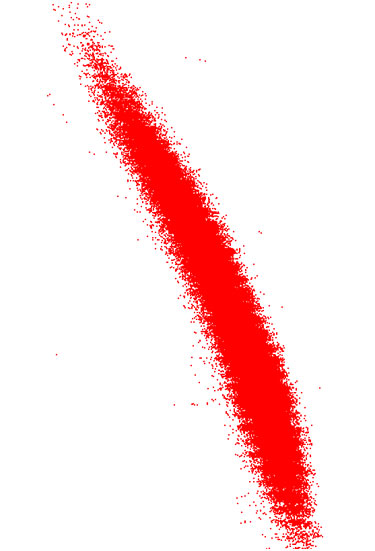

1.不含异物的正常烟条通过试验用的微波检测探头时,探头检测到烟丝的正常微波信号如下图1所示:


                   图1  不含异物的正常烟条的微波信号

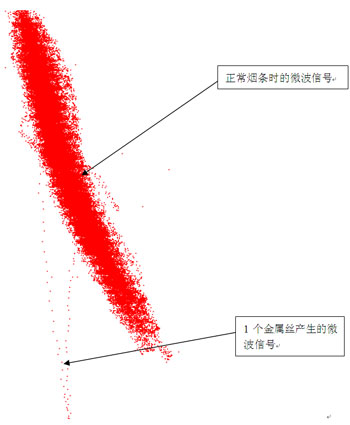

1.含有金属丝异物的烟条通过试验用的微波检测探头时,探头检测到烟丝的微波信号如下图2所示:


图2  含有金属丝异物时烟条的微波信号

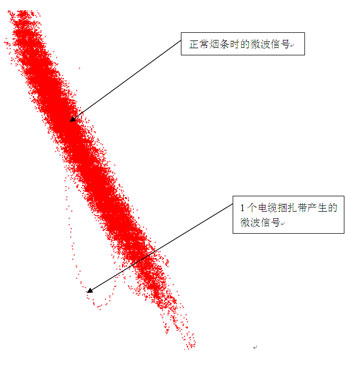

1. 含有一个电缆尼龙捆扎带异物的烟条通过试验用的微波检测探头时,探头检测到烟丝的微波信号如下图3所示:


图3 含有一个捆扎带异物时烟条的微波信号

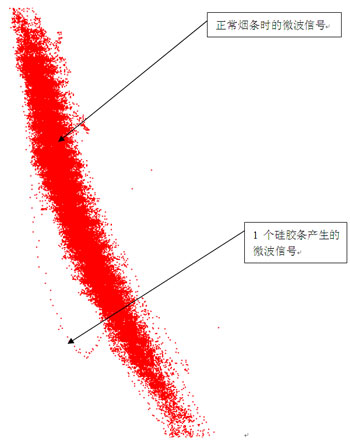

1. 含有一个硅胶条异物的烟条通过试验用的微波检测探头时,探头检测到烟丝的微波信号如下图4所示:


图4 含有异物时烟条的微波信号

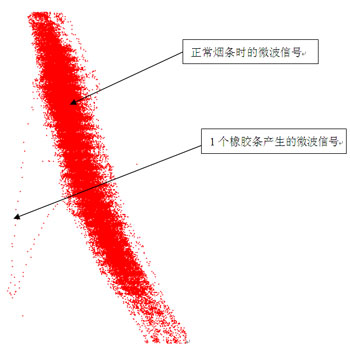

1. 含有一个橡胶条异物的烟条通过试验用的微波检测探头时,探头检测到烟丝的微波信号如下图5所示:


图5 含有一个橡胶条异物时烟条的微波信号

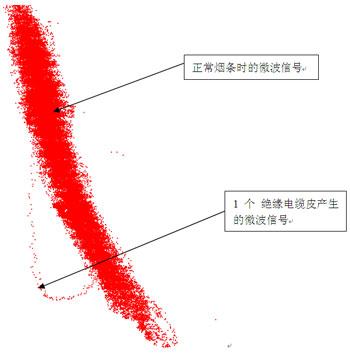

1.含有一个绝缘电缆皮异物的烟条通过试验用的微波检测探头时,探头检测到烟丝的微波信号如下图6所示:


图6 含有一个绝缘电缆皮异物时烟条的微波信号

一.烟厂现场使用考核情况

以下是一组我们在长沙卷烟厂PROTOS70机生产白沙烟过程中在线微波检测剔除的异物烟支内各种异物照片,实际说明卷烟机生产的烟条内确实含有一定数量的各种异物。

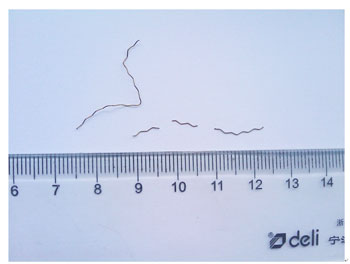

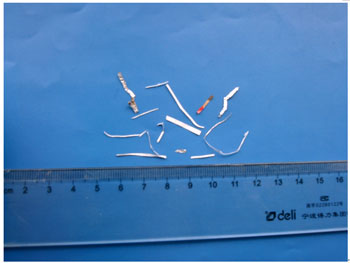

  图7 微波在线检测剔除异物烟支内的金属丝

在长沙卷烟厂异物微波检测剔除案例中,微波检测探头能够检测剔除最小金属丝尺寸为Æ0.1×6mm。

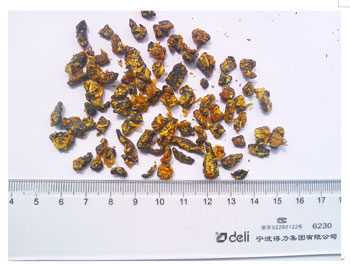

图8 微波在线检测剔除异物烟支内的焦油块及橡胶

在长沙卷烟厂异物微波检测剔除案例中,微波检测探头能够检测剔除最小焦油块或橡胶尺寸为4×3×1mm。


图9 微波在线检测剔除异物烟支内的锡箔纸

在长沙卷烟厂异物微波检测剔除案例中,微波检测探头能够检测剔除最小锡箔纸尺寸为5×1×纸厚度mm。

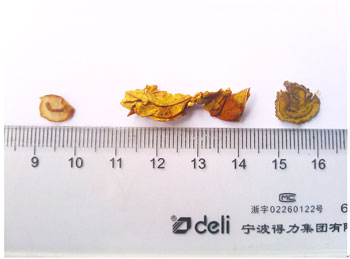

图10 微波在线检测剔除异物烟支内的大烟叶

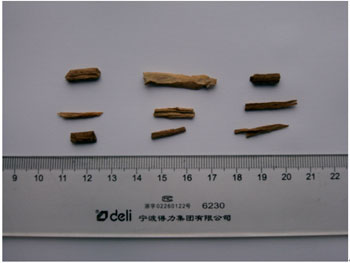

图11 微波在线检测剔除异物烟支内的大烟梗

据资料报道,进口同类产品烟支中异物微波探头检出率汇总表如下:

异物类型

异物材料

尺寸(mm)

检出率

金属丝

电缆铜丝

¢1*10

100%

捆扎带

尼龙

3.5*1*10

90%

硅胶条

硅胶

3*1*10

100%

橡胶条

天然橡胶

3*1.5*10

80%

绝缘电缆皮

塑料

¢2.2*10

80%

密封圈

硫化橡胶

¢2*10

100%



     在长沙卷烟厂异物微波检测剔除案例中, 我们微波探头能够检测剔除最小橡胶尺寸和金属丝尺寸明显小于进口同类产品的尺寸。
