微波烟支滤嘴棒珠子检测剔除系统在PROTOS卷烟机上应用

   目前,卷烟滤棒已由单功能向多功能方向发展,在高档卷烟中,开始大量使用复合滤棒,开发集减害降焦、增香补香和突出产品差异化功能为一体的复合滤棒已成为中式卷烟研究的重点之一。其中在滤棒中加入珠子的新型卷烟越来越被人们所喜爱。

本微波检测剔除系统可用于卷接机组在线检测烟支珠子嘴棒中珠子的有无及珠子的破损等情况,并将珠子异常的烟支剔除。

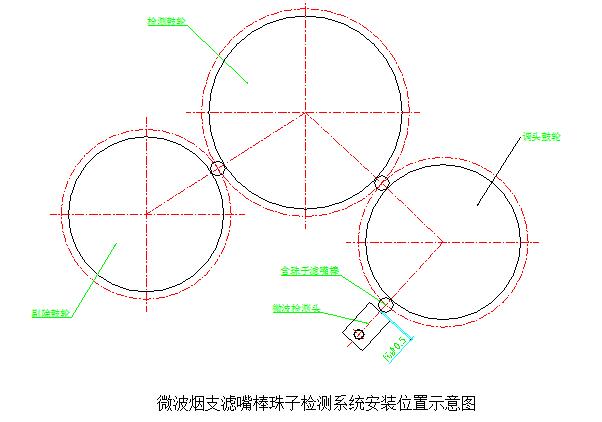

如图所示,微波检测头通过安装支架安装在调头鼓轮下方,距离烟支滤嘴棒间隔0.5MM左右。

微波烟支滤嘴棒珠子检测系统可以检测烟支滤嘴棒中珠子的有无。珠子破损时间较长,流出液体挥发后,系统也可以检测出。

微波检测系统判断烟支中珠子异常后,发出剔除信号,从剔除鼓轮剔除烟支滤嘴中珠子异常的烟支。

微波烟支滤嘴棒珠子检测系统说明如下:

烟支滤嘴棒珠子检测剔除软件运行与退出

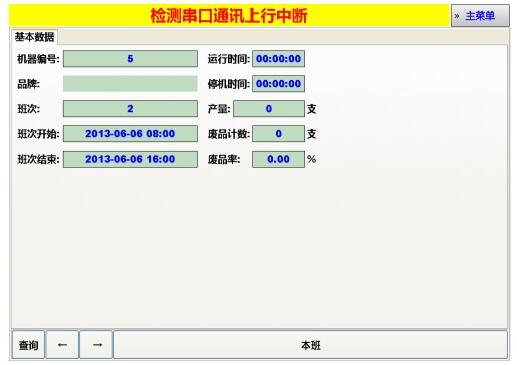

烟机每次通电,烟支滤嘴棒珠子检测剔除系统工控机启动,当进入windows操作系统后,烟支滤嘴棒珠子检测剔除软件自动运行,运行界面如下图所示:

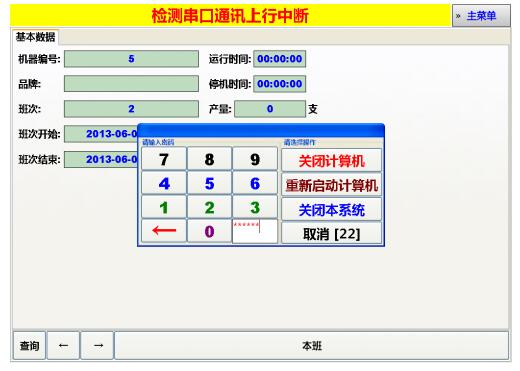

如需退出该软件,点击右上角“主菜单”,选择“退出”,在弹出对话框中输入密码888888,点击“关闭本系统”即可。操作界面如下图所示:

如需手动运行该软件,可双击桌面快捷方式中

图标。

1 烟支滤嘴棒珠子检测剔除软件操作界面介绍

软件正常运行后,点击“主菜单”,选择“数据采集”可看到下图所示界面:

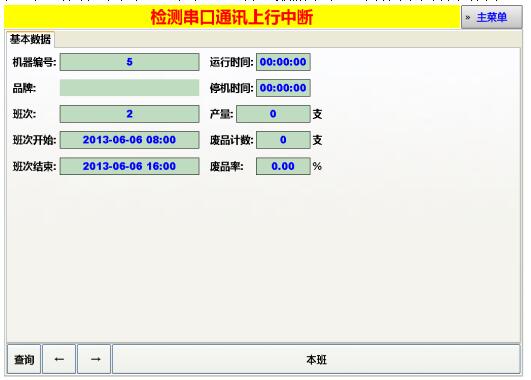

这里可以查看到当前班次的生产情况,如设备运行时间、生产产量、剔除计数、废品率等数据。

点击“主菜单”,选择“报警记录”可看到下图所示界面:

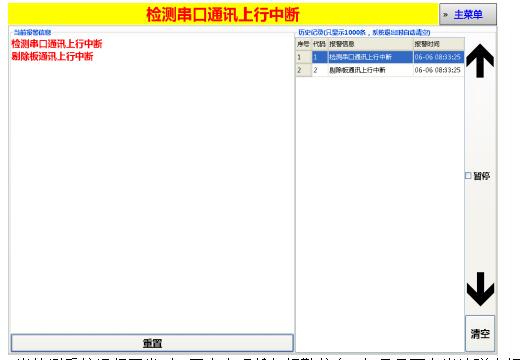

当检测系统运行正常时,不会出现任何报警信息,如果界面左半边弹出报警信息,表示检测剔除系统可能存在硬件故障,可记录下报警信息名称,与我公司维修人员联系,协商解决。

点击“主菜单”,还可看到“参数设置”、“报警记录”两个功能选项,此功能仅供我公司调试人员调试设备时使用。

微波检测复合滤棒缺陷原理说明

 微波是无线电频谱的一部分。它指频率在300MHz(波长1米)到300 GHz(波长1毫米)的电磁波。微波技术是基于微波的特点发展而形成的一门技术。它的研究内容包括微波的产生、传输、传播、辐射、检测及应用等方面。

由于微波信号频率高、变化速度快,对不同材料固有谐振频率及振幅的变化反应极其敏感,而且它对被检测材料本身不会产生任何损害,所以它具有能在线、实时、快速、无损对材料特性检测的特点。本产品使用的微波功率极小,仅为10mW左右,所以它对工作场地及操作人员不会造成任何污染和伤害。

不同物质在经过微波谐振腔时,会产生不同的微波信号,复合滤棒中A段材质滤棒与B段材质滤棒经过微波谐振腔时应产生不同的微波信号。我公司开发人员对复合滤棒在微波谐振腔中的信号进行分析、比对研究,可以从微波信号中明显分辨出A段材质滤棒与B段材质滤棒,从而实现嘴棒中珠子的检测。
